“Phẫu thuật” Samsung Galaxy S 4G

Là phiên bản nâng cấp của chiếc smartphone nổi tiếng một thời, hôm nay, hãy cùng GenK.vn tìm hiểu thiết kế bên trong siêu phẩm Samsung Galaxy S 4G.
Một năm trước, nhà mạng T-mobile đã ra mắt smartphone cao cấp Samsung Galaxy S tại Mỹ. Và cũng trong chính thời gian này, họ tiếp tục giới thiệu phiên bản nâng cấp là Samsung Galxy S 4G. Vậy phiên bản 4G này có gì đặc sắc? Hãy “mổ xẻ” chiếc điện thoại Android này để xem máy có những cải tiến gì so với phiên bản cũ.

Bước 1: Tìm hiểu thông số kỹ thuật

- CPU 1GHz.

- Màn hình cảm ứng Super AMOLED độ phân giải 480 x 800.

- Camera 5MP sau thân máy và một camera VGA phía trước.

- Bộ nhớ tích hợp 1GB cùng thẻ nhớ Micro SD lên đến 32GB.

- RAM 512 MB.

Bước 2: Kiểm tra mặt sau

Vỏ máy màu than chì, bao quanh là đường viền trắng, tạo nên kiểu dáng đẹp sang trọng.

Bước 3: Kiểm tra đầu máy

Galaxy 4G có cổng kết nối micro-USB với nắp bảo vệ. Thêm nữa, sản phẩm sử dụng giắc cắm tai nghe 3,5mm.

Bước 4: Tháo vỏ máy

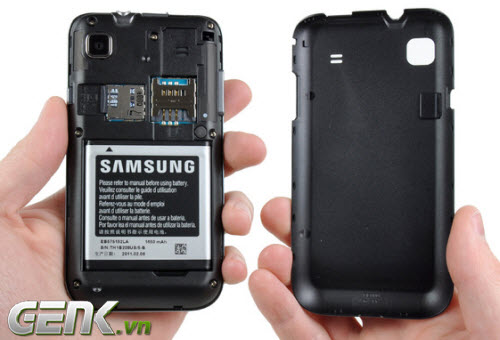

Vỏ bảo vệ phía sau máy dễ dàng tháo bỏ, để lộ vị trí lắp sim, khe cắm thẻ nhớ microSD cùng pin.

Pin máy 3,7V Li-lon tương đương với khả năng hoạt động là 6,11 Watt/giờ hay 1650mAH.

Bước 5

Việc tháo thẻ nhớ micro SD rất đơn giản, không đòi hỏi nhiều công sức. Samsung lựa chọn những chiếc ốc Phillips #00 để giữ lấy tấm khung nhựa của Galaxy 4G và đó cũng là những chiếc ốc duy nhất bạn cần tháo bỏ.

Bước 6: Tháo khung

Sau khi tháo bỏ khung nhựa, những gì ta thấy được là cấu tạo của Galaxy 4G được bài trí khá tốt, nhất là bo mạch chủ tương đối nhỏ gọn. Điểm đầu tiên, việc tháo loa nói và loa nghe không gặp trở ngại gì, chỉ cần gẩy nhẹ dây băng dán trên bộ vi mạch.

Bước 7: Tháo camera

Tiếp theo là camera cũng được gỡ ra. Mặt trước và sau camera cho thấy bộ vi xử lý hình ảnh thông minh NEC MC 10170 được giữ bởi băng keo dán.

Camera phía sau có thể chụp ảnh tĩnh với chất lượng 5MP và quay video 720p. Tuy nhiên, cũng như hầu hết các smartphone khác, camera phía trước của thiết bị có độ phân giải VGA.

Bước 8: Tháo mạch

Sau khi loại bỏ được vài kết nối thì bo mạch chủ có thể dễ dàng tháo ra khỏi khuôn máy.

Bước 9

Những con chip chốt yếu nằm phía trước bo mạch chủ bao gồm:

Đỏ: Samsung KB100L00WM - A453 4Gb gồm DRAM 512 MB và một bộ vi xử lý 1GHz Intrinsity.

Cam: Modem Thor M5730 mỏng của ST Ericsson kết nối HSPA+.

Vàng: Bộ cảm biến gia tốc Bosch Sensortec.

Xanh: Chip quản lý điện năng Maxim MAX8987 DC.

Xanh biển: Chip định vị GPS ST Ericsson GNS7560 GPS.

Bước 10: Mặt sau bo mạch

Đỏ: Chip Broadcom BCM4329 802.11n Wi-Fi, Bluetooth 2.1 và FM Tuner.

Cam: Chip âm thanh Wolfson Microelectronics WM8994 Audio CODEC.

Vàng: Bộ khuếch đại công suất Skyworks SKY77460 WDCMA/HSPA+.

Xanh: Bộ nhận tín hiệu ST Ericsson RF5000 (Một phần của Thor M570).

Xanh biển: Chip Skyworks SKY77544 TX-RX.

Hồng: Chip khuếch đại Skyworks SKY77447 cho WCDMA/HSDPA/HSUPA/HSPA+ Band II.

Bước 11: Tháo giắc cắm headphone

Giắc cắm tai nghe, loa nghe, bộ cảm biến ánh sáng đều được nối chung vào một dây cáp. Đây có thể được coi là tiến bộ mới của các nhà sản xuất khi tách những bộ phần thông thường ra khỏi bo mạch chủ. Tuy nhiên, điều này cũng làm tăng chi phí sửa chữa.

Bước 12

Nếu muốn tháo tiếp Galaxy 4G, chúng ta phải tháo hẳn tấm trước ra khỏi khung kim loại của máy. Trước tiên, cần làm lỏng chất keo dính quanh chu vi điện thoại bằng cách cho tiếp xúc với nhiệt (dùng máy sấy) rồi sau đó từ từ tách mặt điều khiển phía trước điện thoại với mặt sau ra khỏi nhau.

Sau đó, chúng ta sẽ thấy được mặt phía sau màn hình hiển thị với bộ điều khiển màn hình cảm ứng Atmel mXT 224, cung cấp khả năng cảm ứng đa đuển điện dung và bộ phận này cũng được tìm thấy ở máy điện thoại Motorola Atrix 4G.

Bước 13

Viền mạ crom chạy xung quanh điện thoại dễ dàng được tách bỏ khỏi khung kim loại bên trong. Điều này giúp ta loại bỏ được các nút cảm ứng điện dung, thấy được bộ phận làm rung, mic nói và ăng ten kết nối đều được lắp đặt trên một đường thẳng.

Bước 14

Bước này rất nguy hiểm bởi có thể gây thương tích cho người tháo. Vì vậy, người đọc đừng bắt chước.

Trên các trang thông tin đều đưa ra thông báo rằng Samsung sử dụng magiê thay vì nhôm cho một số cấu tạo của Galaxy S 4G, chất này rất dễ bắt nhiệt và sinh ra cháy. Những điểm thường gây chú ý đó là các tấm lắp ráp gắn trên điện thoại. Nhưng vấn đề là làm cách nào để chúng ta khẳng định được chắc chắn.

Bước 15

Một cách đơn giản để xác minh về giả thuyết magiê là hãy thử một ít bụi nhỏ từ khung giữa của điện thoại. Sau đó, hơ chúng trên ngọn lửa nhỏ. Sự kết hợp của Magie với không khí sẽ hình thành nên ôxit magiê và magiê nitrat. Sản phẩm phụ của phản ứng này là chất rất dễ bắt nhiệt và gây cháy lớn.

Theo dõi hình ảnh qua quá trình thực nghiệm cho thấy Samsung có sử dụng magiê trong cấu thành Galaxy S 4G. Nhưng câu hỏi đặt ra là tại sao? Nếu theo dõi trong bảng tuần hoàn hóa học, chúng ta có thể nhận ra rằng magiê là kim loại có trọng lượng nhẹ hơn nhôm rất nhiều. Và với những chiếc di động thì trọng lượng lại là một vấn đề khá được quan tâm.

Bước 17

Chấm điểm cho việc sửa chữa Galaxy S 4G là 6/10 (10 là mức dễ sửa chữa nhất) vì:

- Khi loại bỏ bảng điều khiển phía sau, chúng ta có thể thay thế được thẻ sim, thẻ nhớ microSD, và pin mà không cần công cụ hỗ trợ nào.

- Việc thay thế giắc cắm tai nghe đòi hỏi phải thay thế dây cáp song việc này ít tốn kém hơn là sử dụng những chiếc điện thoại phải thay thế cả bo mạch chủ.

- Bảng điều khiển phía trước với vòng nhựa bao quanh máy được mạ crôm, gây mất thẩm mỹ nếu như sử dụng một thời gian dài.

- Điểm cuối cùng là màn hình cảm ứng Super AMOLED sẽ "ngốn" của bạn kha khá tiền nếu cần sửa chữa.
